技术参数：

-电动液压阀符合标EEN161,Casse A组2单级模式。

-连接:法兰EN1092-4   -最大入口压力: 1 bar   -环境温度:-15°+60℃

-电源:230V/5OHz                -电容:-15%+10%                      -绝缘等级:IP54

-电耗:

DN65-100开启:200 VA      满负荷开启:18VA

DN125-150开启:220 VA       满负荷开启:37 VA

-开启速度在-15℃时:

DN65-100:150秒. max        DN125-150:180秒. max

-开启速度在20℃时:

DN65-100:10秒. max       DN125-150.30秒. max

-关闭速度:<1 sec.          -压力测试点:阀体两面和阀座的上下游。

-介质:城市燃气、天然气、液化气,无腐蚀性气体。

-材质:铝制阀体和阀盖，不锈钢弹簧和控制活塞，丁晴橡胶垫片和O型圈，其他部件有黄铜，铝和镀锌钢。

描述：

GHAV 系列阀属于液压作用常闭(断电时)安全切断阀。

供电时，内置油泵开始工作续压，通过活塞推动阀板向下运动，阀门打开。当阀门位于全开位时,油泵停止工作。当油压下降时，油泵会重新开启，短暂运转。当切断供电时，油压会立即释放，在弹簧作用下，阀门会在1秒内迅速关闭。

执行机构上安装有一个带转换开关(无电压）关闭位置的指示器（CPI)用于报警，也可以进行远传控制,起到安全作用。

安装：

GHAV阀可以安装在水平或垂直的管路上，当安装在水平管路上时，建议执行机构都要朝上。

以下还有几点说明:

1.安装阀的时候,不能使执行机构受力;

2.确保管路平直并且管道内无杂质;

3.确保气体流动方向与阀体上标注箭头方向一致;

4.检查工况例如压力，温度等是否符合阀的参数要求;

5.建议在阀上游安装过滤器;

6.若阀被安装在室外的话,请采取适当的保护措施;

7.电源的连接必须由专业技术人员操作完成。

维护：

除了阀橡胶部分需要用松节油代用品来清洁外，执行机构其他部分不需要维护。如要拆下执行机构，须切断气流并按如下操作:

通电时阀打开，拧松阀体颈部周边的螺丝，拿出执行机构，断电。如要更换执行机构，断电后装上执行机构，拧紧阀体颈部周边的螺丝，进行断电和泄漏测试。

所有的安装及维护必须由专业人员操作。

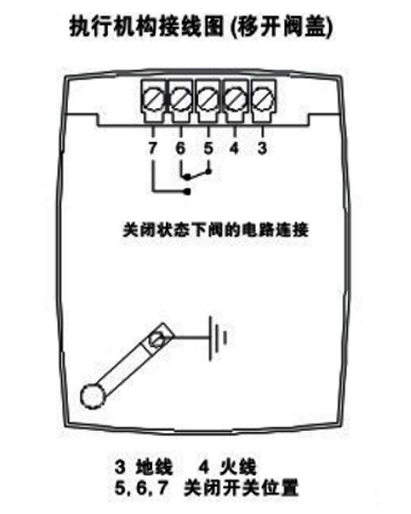

执行机构接线图：
