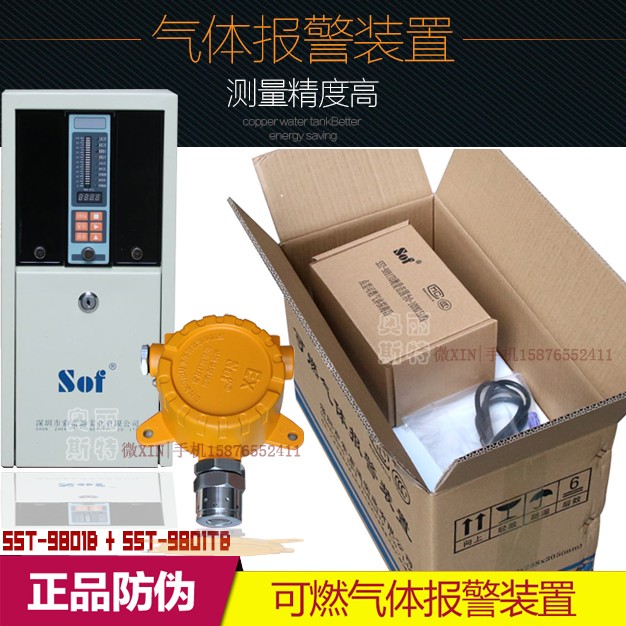

索富通SOF可燃气体报警装置SST-9801B

索富通SOF可燃气体报警装置SST-9801B

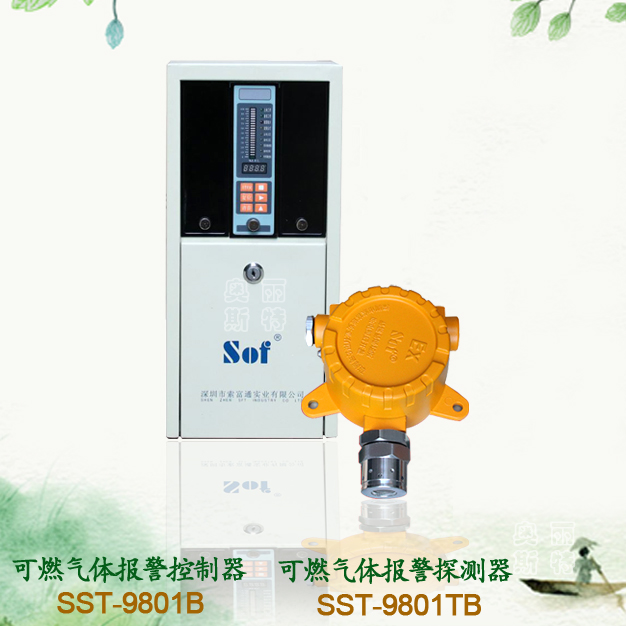

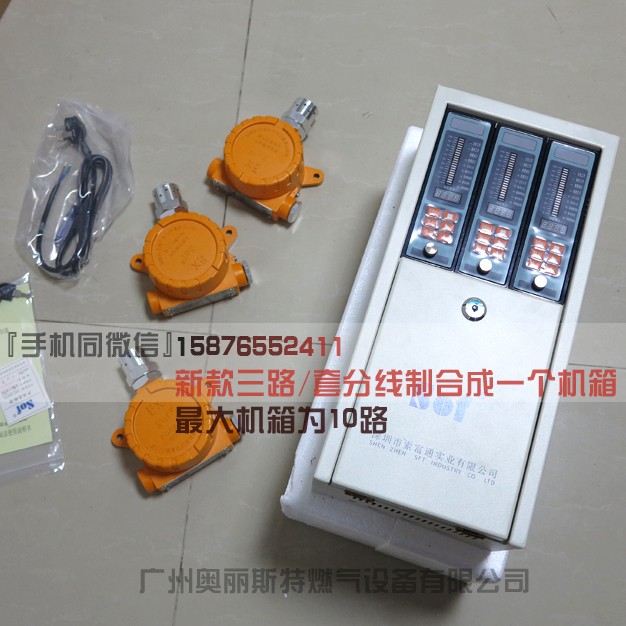

可燃气体报警控制器SST-9801B、可燃气体报警探测器SST-9801TB,SST-9801B气体报警器装置为防爆型仪表,其组成为两个部分:探测器与报警控制器;探测器(一次表)安装在可能有气体泄露的危险场所,其核心元件为气敏传感器;报警控制器(二次表)安装在安全场所的值班室内。

广泛用于各类炼油厂、油库、化工厂、液化气站等易发生可燃气体泄漏的场所。

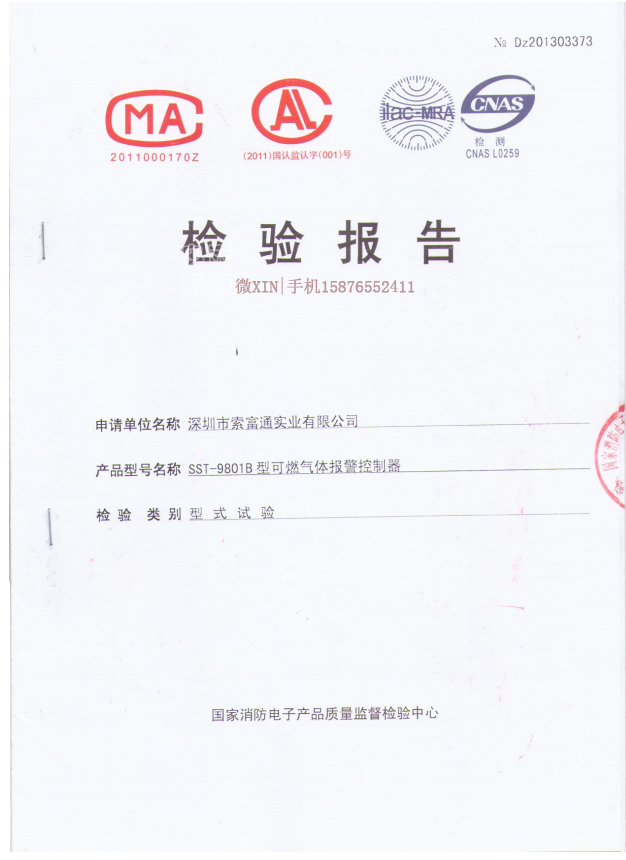

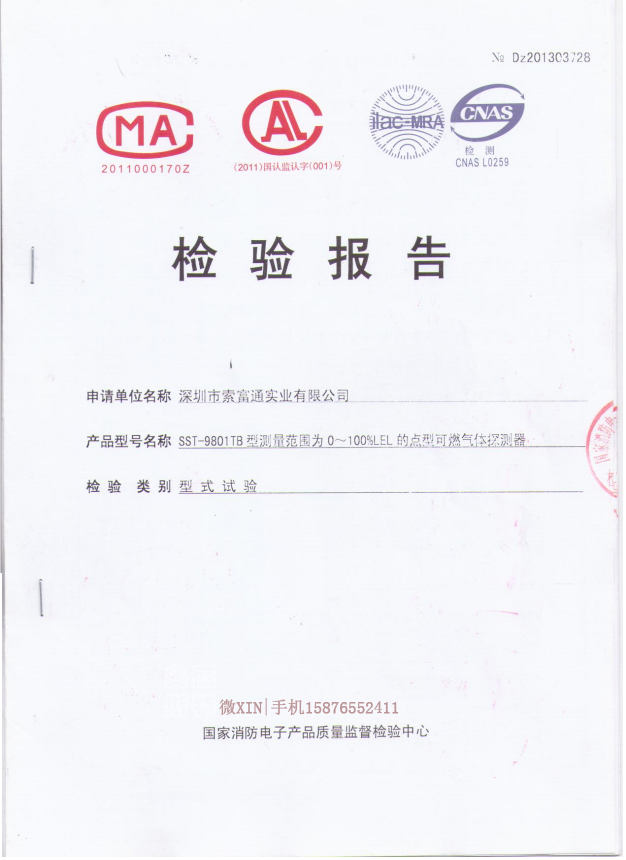

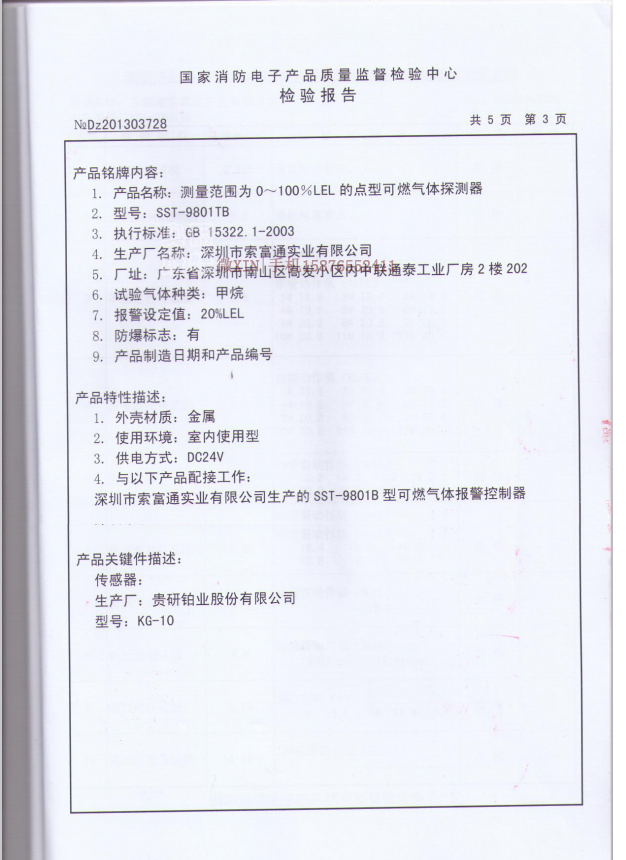

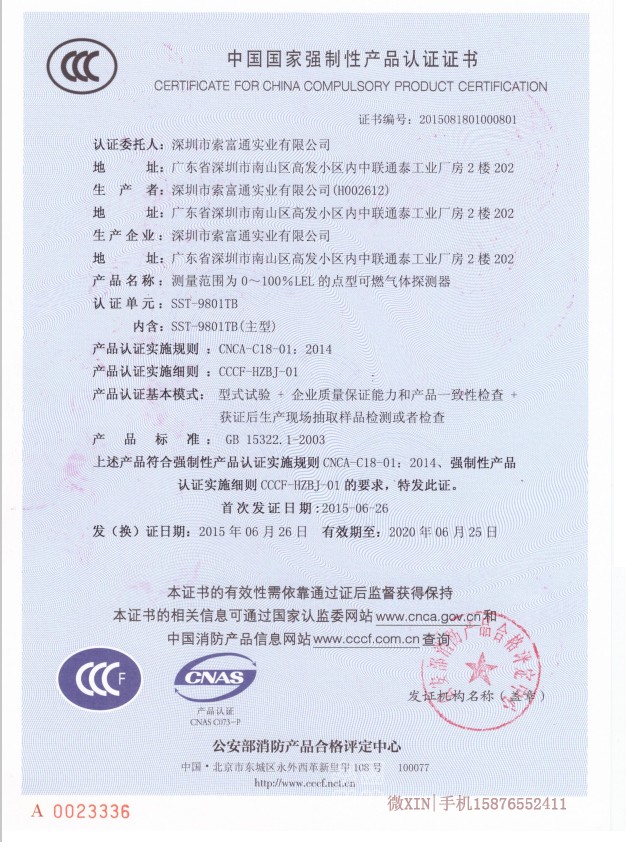

      原旧型号可燃气体报警控制器SST-9801A、可燃气体报警探测器SST-9801T,现可燃气体报警控制器SST-9801B、可燃气体报警探测器SST-9801TB,珠三角地区使用最普遍广泛的报警器品牌SOF索富通,消防证件齐全,可提供广东省消防供货证明。

      SST-9801B气体报警器装置为防爆型仪表,其组成为两个部分:探测器与报警控制器;探测器(一次表)安装在可能有气体泄露的危险场所,其核心元件为气敏传感器;报警控制器(二次表)安装在安全场所的值班室内。

    当空气中有可燃气或可燃性挥发的蒸汽时,探测器检测信号通过电缆立即传送到报警控制单元,控制器显示出气体浓度,当超过设定的报警浓度值时,报警控制器即发出声、光报警信号并输出联动控制信号,控制风机等设备排除险情,从而起到保障工厂安全生产,避免事故发生。广泛用于各类炼油厂、油库、化工厂、液化气站等易发生可燃气体泄露的场所。

1.1、执行标准本产品依据下列国家标准进行设计、制造和检验:

GB3836.1-2000《爆炸性气体环境用电气设备通用要求》

GB3836.4-2000《爆炸性气体环境用电气设备本质安全型“i”》

GB16808-2008《可燃气体报警控制器技术要求和试验方法》


 系统特点和系统主要参数

1、系统特点

■传感器稳定、抗毒性好、寿命长、反应灵敏;

■自动输出联动,继电器为无源常开(触点容量为AC220V/5A);

■简易安装,先在墙上固定好安装支架,挂上控制器即完成安装;

2、系统主要参数

1)工作电压:AC220V,50Hz;最大工作电流:220V/50mA;

2)额定功率:3.5W/路;

3)测量范围:可燃气体,0-100%LEL;

4)报警设定:20%LEL;

5)响应时间:小于10s;

6)输出触点:H、L二组输出,继电器触点输出AC220V/5A;

7)报警方式:声光报警;

8)通讯方式:485协议;

9)备用电源:14.8V/500mAh;

10)安装方式:壁挂式

11)使用环境:温度:-10℃-55℃;温度:15%RH-95%RH;

12)规格尺寸:410*188*128(mm)型式批准证书编号:073144850049R0S

 系统组成

1)本系统由1个探测器、1个显示模块单元、1个显示板、1个电源端子模块单元、1个电源板和机箱组成。

2)适用气体

本系统适用于各种测量范围为0-100%LEL可燃气体的检测。

 探测器的工作原理、结构与安装

探测器的工作原理

探测器的工作原理是气敏传感器在加热、直接燃烧和电化学反应过程中根据不同的气体浓度引起电阻的变化,从而输出不同的电压信用。

 控制器的工作原理、结构及安装

1)工作原理

报警控制器是将探测器采集到的电信号,经过放大处理后,通过CPU计算和分析处理,当探测器监测到环境的可燃气体浓度超过报警设定值时输出声、光报警及联动控制信号。

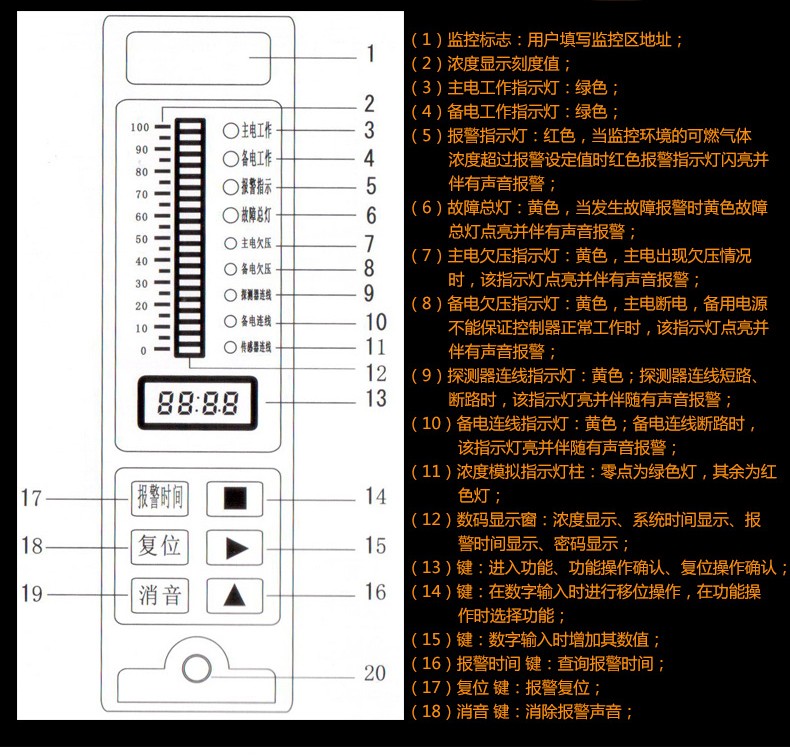

▲控制器接线端子

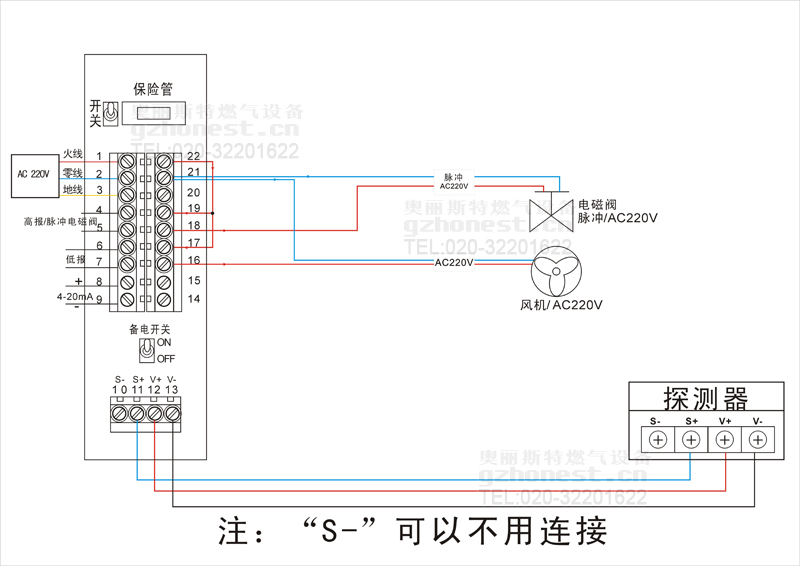

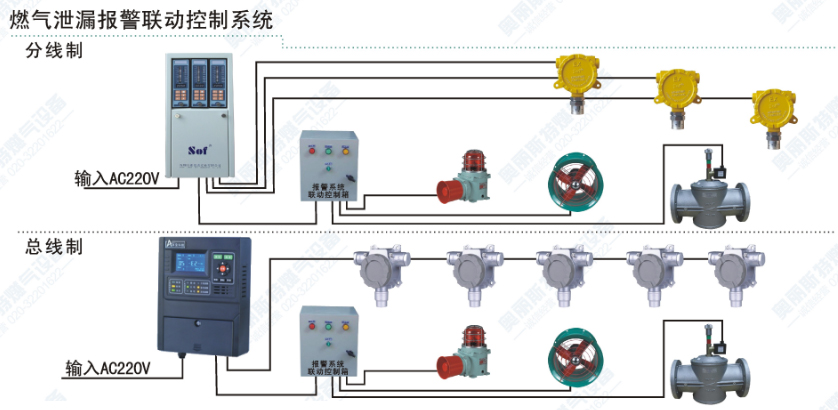

 索富通SOF可燃气体报警器安装接线图
