朱丽安尼稳压阀

FGDR15|FGDR20|FGDR25-FGDR50意大利稳压阀

FGDR15|FGDR20|FGDR25-FGDR50意大利稳压阀

品牌:意大利giuliani anello(朱丽安尼)

型号:FGDR15|FGDR20|FGDR25|FGDR32

FGDR40|FGDR50/40|FGDR50

连接口径:Rp1/2"至2”UNI-ISO 7/1

连接方式:内螺纹 材质:铝合金

最大进口压力:0.5bar ***进口内置过滤功能

出口压力范围:10-350mbar(多弹簧段可选)

流量:20-200m3/h 介质:天然气等无腐蚀性气体

   简    介

意大利GIULIANI ANELLO公司成立于1962,产品进入中国市场已经近二十年,品质及售后服务得到广大用户的认可。目前在各行业,如燃气公司或工业炉及暖通行业燃烧控制系统配套上都得到了广泛的应用。

  技 术 参 数

入口压力范围P1:P2+30mbar-1bar;

工作压力范围P2:提供自然色标注弹簧;其他压力范围见弹簧选型表。

调压阀分类级别:A级;A2组

关闭压力:符合UNI-EN 88标准

操作:通过弹簧张力调节压力,不需要辅助能量。

结构特征:补充进口压力,提供标准安全膜片,内部脉冲管,快速密封垫片。所有型号的进口/出口管都配有塞套。

材质:铝制阀体,内部部件有铝、钢、铜和合成材料,膜片和垫片是丁晴橡胶。

  描         述

气体调压阀符合UNI-EN88标准(气体规范CEEE90/396)。

调压阀适合安装在燃气燃烧机系统中,包括混合系统和工业分支系统中。

  技 术 特 征

配有补偿膜,工作膜,安全膜:无需安装外部通气出口管,原因是双重安全保护膜片确保在工作膜出现裂漏情况下,气体不会泄漏到外面并超过30dm3/h(符合IV.3.2.UNI-EN88标准)。

  设         置

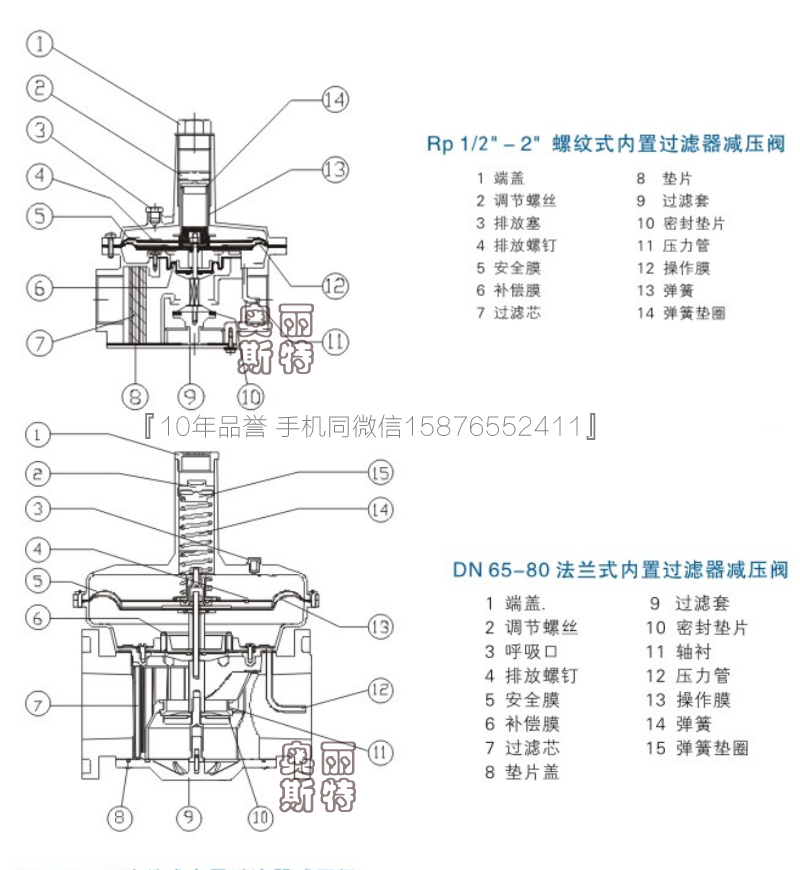

出口压力通过调节设置螺丝(2)来设定。顺时针调压力升高,逆时针调压力降低。通过安装在调压阀上下游的管道配置可以读到相应的压力值。当从一种燃气变化为另一种燃气时,要选择最适用的弹簧并调节螺丝(2)。须通过检查压力表上的值来确定压力的稳定性。设定后将上部的盖(1)复位。

  安        装

安装调压阀时,膜片应该是处于水平位置的(在水平式的管路上)。一定要按调压阀上显示气流方向的箭头方向安装。对于安装在管道内部或外部的调压阀需使用适合的工具。安装调压阀时不可撬动套管。如果是内含过滤器的调压阀,调压阀最好安装在离地面合适的位置以便于过滤器的清洁。(总是要在调压阀的上游配置一个合适的过滤器)确保管路要直且干净,以免调压阀受压。不可移开膜片的出口孔帽(3),也不可堵塞出口孔。否则会导致调压阀停止工作。安装调压阀时要避免安装在不稳定的基础上。确保调压阀的适用性。

  维       护

调压阀无需任何特殊维修。如阀出现故障,建议发回工厂进行总体的检修和测试。清洁过滤器只需移开(9)号盖子并更换过滤芯(7)。在每次清洁时,同事要更换过滤盖的垫片(8),在更换后,要检查并确认气体不会从盖子处泄漏。所有的安装及维修须由专业人员操作。


 调压阀零压时的流量/压损关系

调压阀零压是指调压阀处在非正常工作范围,要达到这种状态就是插入一个间隔装置来取代弹簧从而使调压阀处于全开状态。

曲线图是用来查找最小“压损值”(△p min.)的,调压阀必须有一个确定的流量,实际上,这个压损值(从图中看到的)是由气体流动通过阀体自身产生的。

压差的意思是指调压阀进口(P1)及出口(P2)的压差。

调压阀甚至可以在低压差的情况下有效运作。不管如何要找到适合最佳运作效果的压差值。要求至少要达到曲线图中得到压差值的两倍。

流量表:

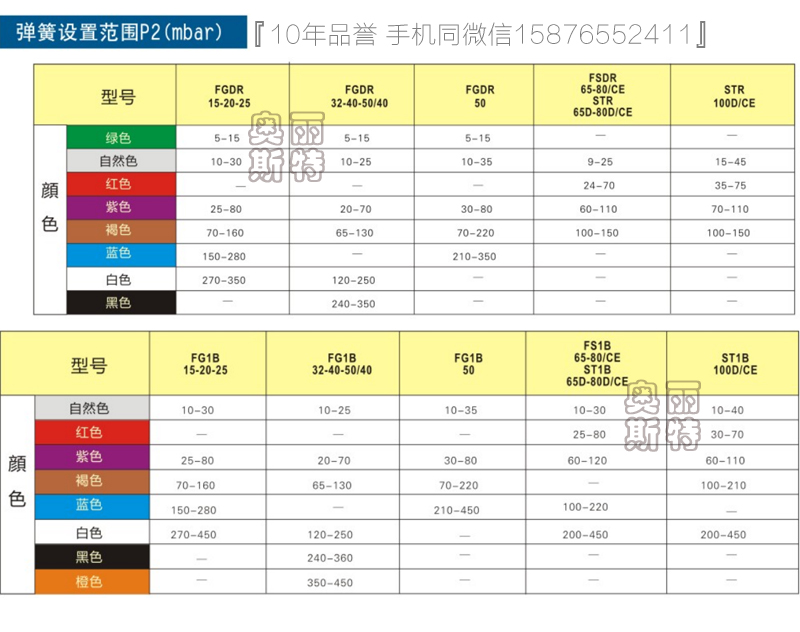

弹簧表:

调式与检测:
