技术参数：

                电磁阀符合EN161,2组A级标准,单段带流量调节.

                连接方式:螺纹连接UNI-ISO 7/1                                     -最大工作压力:0.5 bar

                环境温度范围:-20°-+60℃                                                -电源:230V/50Hz

                电容:-15%-+10%                   -绝缘等级:IP 65

                线圈:H级符合VDE0580

                电耗:15W(1/2")-24W (3/4"-1")

                   60W (1" 1/4 -1"1/2)- 90W（2"）,

                插头连接:DIN43650                                                          -安全用电等级:1

                关闭时间:<1秒               -开启时间:<1秒

                流量调节:从100%到0%                                             -转换率:最快1000 转/小时

                燃料:城市煤气、天然气、液化气，无腐蚀性气体

                材质:铝制阀体和阀盖;钢控制塞;O型圈和丁腈垫片;

                其他部件材质有铜,铝和镀锌钢。

                安 装：

                GSAV系列电磁阀可以安装在垂直和水平的管道上,若在水平管道上安装,建议线圈端朝上。

                注意事项：

                1.当安装电磁阀时，不能使阀头受力;

                2.确保管道平直,内部无杂质;

                3.确保气体按照电磁阀体上标注的箭头方向流动;

                4.检查所有的压力、电压和温度等参数全部符合运行要求;

                5.避免安装在不稳固的基础上;

                6.在电磁阀的上游安装一个气体过滤器;

                7.如果电磁阀安装在户外，应装防护盖;

                8.电路的连接必须由专业的电工按照规范操作。

                维 护：

                电磁阀无需维修；如出现故障，建议发回工厂进行检测和维修。

                所有安装及维修必须由专业技术人员操作。

描  述：

GSAV系列为常闭型自动电磁阀,产品符合EN161标准,可应用于燃气燃烧机和燃气设备上。

阀是通电操作的。

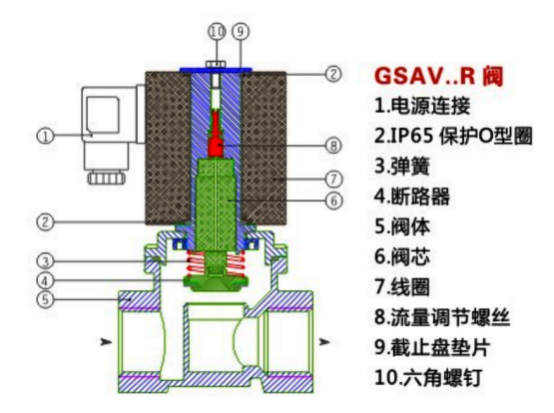

断电时,通过弹簧(3）控制断路器(4）来阻止气体通过。流入气体的压力可以提升断路器的密封力。

通电时,线圈(7）吸引阀芯（6）使断路打开,使气体流出。气流可以通过限制阀芯的闸门进行调整,逐渐减少气流量。当电源被切断，弹簧关闭断路器。

-阀组两边有G1/4连接测试口;

-限位开关有NC和NO两个触点选择;

-易于调节,可用调节螺钉调节流量;调节范围由0至100%

-可持续操作( 100%ED)或开/闭式循环操作;

-H级绝缘铜线〔200℃) ;

-线圈材料可承受的最高温度为180℃，相当于H级;

-连接器上的LED灯亮时，阀处于通电状态。

流量调节：

1.GSAV系列电磁阀根据标准配有一个流量调节装置。该装置通过限制断路器的开启调整气流通过量，气流量为0%到100%。

2.旋松线圈上端的六角形螺丝钉(10），调节气体通过量。

3.移动停止盘垫片(9)，用扁平头螺丝刀调节阀内轴套中的调节螺丝钉(8)。顺时针方向旋转流量减少，逆时钟旋转则流量增加。

4.当螺丝被完全收紧时,断路器关闭,无气流通过:当螺丝完全松开时，气体流量达到最大值。
