AJWG-50MR4Ⅱ0S2C/EX气体涡轮流量计是吸取了国内外流量仪表先进技术优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。

技术参数：

-型号：AJWG-50MR4Ⅱ0S2C/EX

-材质 表体：304不锈钢或铸铝，叶轮：防腐ABS或优质铝合金，转换器：铸铝；

-使用条件 ：介质温度：-20℃～+80℃

                环境温度：-30℃～+60℃

                相对湿度：5%～90%

                大气压力：86Kpa～106Kpa

-工作电源 ：A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输   出、RS485等

              B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。当电压低于2.0时出现欠压指示；

-整机耗能 ：外电源：< 1W；

               内电源:平均功耗≤ 1W,可连续使用三年以上；

-信号输出功能：脉冲信号、4-20mA电流信号、控制信号；

-通讯输出功能 ：RS485通讯；

-信号接线口：内螺纹M20×1.5或其他；

-防爆等级：ExiaⅡBT4Ga；

-防护等级：IP65。

产品特点：

█ 国内口径可达DN400，也可根据用户要求提供更大规格；

█ 测量范围广，部分仪表可达到1:40，本安型设计使用更安全；

█ 智能式数字显示、机械式数字轮显示、机械及电子双表头显示多种计数形式可供选择；

█ 采用新型微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越；

█ 采用先进的微功耗高新技术，整机功耗低，既能用内电池长期供电运行，又可由外电源供电运行；

█ 采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长；

█ 耐压达6.3MPa或更高压力。

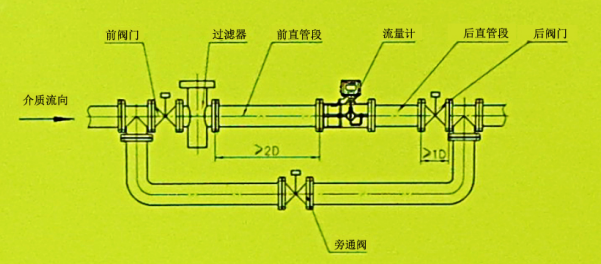

安装须知：

█ 流量计必须水平安装在管道上,管道上的法兰须平行,避免拉坏表体。

█ 产品外壳接地端子应可靠接地。

█ 介质不清洁必须在流量计的直管段前安装过滤器。

█ 绝不允许管道带流量计进行焊接操作。

█ 安装流量计前应严格清除管道中焊渣等脏物，不得带流量计在线进行吹扫管道。

█ 一次性使用的卡片式过滤器，在安装调试正常后要及时取下，以免滤网堵塞造成计量不准。

█ 运行时应先缓慢地开启前阀门,然后缓慢地开启后阀门,防止瞬间气流冲击而损害涡轮。

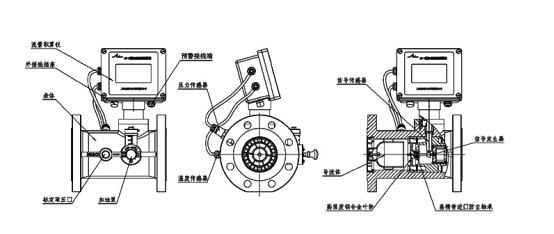

结构与工作原理：

█ 流量计是由气体涡轮流星计基表与显示仪两部分组成，其中基表包含表体、整流器、涡轮、温度传感器、磁开关传感器、压力传感器等重要功能零部件。

█ 当流体流入流量计时经一体化两级整流器时，被整流加速，再作用于与流向成一定角度的涡轮叶片。在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡时，转速恒定，涡轮转动角速度与流量成线性关系。利用电磁感应原理，通过旋转的涡轮驱动信号发生器顶端导磁体周期性地改变磁阻，使磁场也发生相应变化，从而感应出与流体体积流量成正比的脉冲信号。该信号经前置放大器放大，整形后与压力传感器、温度传感器检测到的压力、温度信号同时输入到流星积算仪进行计算，并转化为流量值，直接显示标准瞬时体积流量和体积总量。

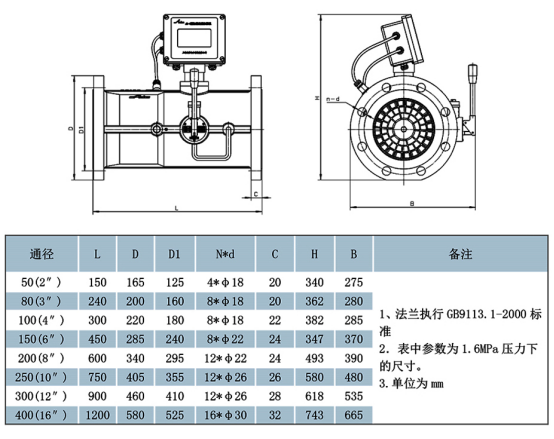

外形尺寸：
