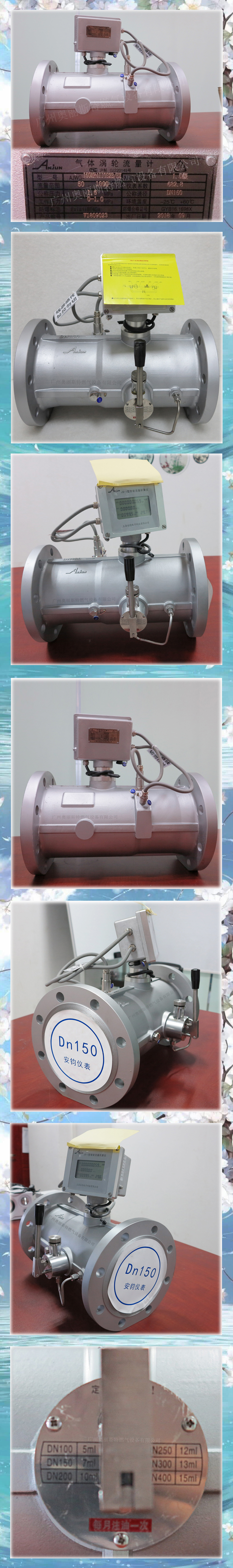

气体涡轮流量计AJWG-150MR4Ⅱ0S2B/BX气体流量计

气体涡轮流量计AJWG-150MR4Ⅱ0S2B/BX气体流量计

-名称:气体涡轮流量计

-型号:AJWG-150MR4Ⅱ0S2B/BX

-连接口径:DN150 -工作压力:0-1.0MPPa

-流量范围:50-1000m³/h -精确度:1.5级

-环境温度:-25~+60℃ -仪表系数:682.8

-公称压力:0.7/1.6MPa -防护等级:IP65

-防爆标志:ExiaⅡBT4 Ga

-合格证号:GYB16.1698X



        AJWG-150MR4Ⅱ0S2B/BX气体涡轮流量计是吸取了国内外流量仪表先进技术优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。

技术参数:

-型号:AJWG-150MR4Ⅱ0S2B/BX

-材质 表体:304不锈钢或铸铝,叶轮:防腐ABS或优质铝合金,转换器:铸铝;

-使用条件 :介质温度:-20℃~+80℃

                环境温度:-30℃~+60℃

                相对湿度:5%~90%

                大气压力:86Kpa~106Kpa

-工作电源 :A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等

              B.内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。当电压低于2.0时出现欠压指示;

-整机耗能 :外电源:< 1W;

               内电源:平均功耗≤ 1W,可连续使用三年以上;

-信号输出功能:脉冲信号、4-20mA电流信号、控制信号;

-通讯输出功能 :RS485通讯;

-信号接线口:内螺纹M20×1.5或其他;

-防爆等级:ExiaⅡBT4Ga;

-防护等级:IP65。

产品特点:

█ 国内口径可达DN400,也可根据用户要求提供更大规格;

█ 测量范围广,部分仪表可达到1:40,本安型设计使用更安全;

█ 智能式数字显示、机械式数字轮显示、机械及电子双表头显示多种计数形式可供选择;

█ 采用新型微处理器与高性能的集成芯片,运算精度高、整机功能强大,性能优越;

█ 采用先进的微功耗高新技术,整机功耗低,既能用内电池长期供电运行,又可由外电源供电运行;

█ 采用新型传感器,始动流量低、压力损失小、抗振与抗脉动流性能好,不易腐蚀、可靠性好、使用寿命长;

█ 耐压达6.3MPa或更高压力。

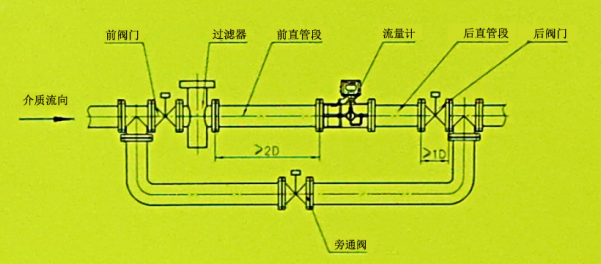

安装须知:

█ 流量计必须水平安装在管道上,管道上的法兰须平行,避免拉坏表体。

█ 产品外壳接地端子应可靠接地。

█ 介质不清洁必须在流量计的直管段前安装过滤器。

█ 绝不允许管道带流量计进行焊接操作。

█ 安装流量计前应严格清除管道中焊渣等脏物,不得带流量计在线进行吹扫管道。

█ 一次性使用的卡片式过滤器,在安装调试正常后要及时取下,以免滤网堵塞造成计量不准。

█ 运行时应先缓慢地开启前阀门,然后缓慢地开启后阀门,防止瞬间气流冲击而损害涡轮。

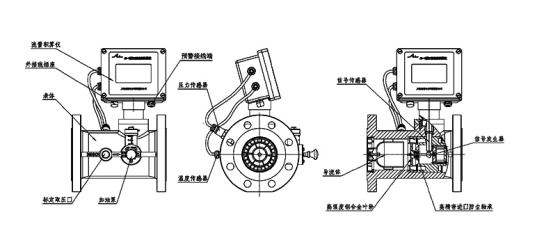

结构与工作原理:

█ 流量计是由气体涡轮流星计基表与显示仪两部分组成,其中基表包含表体、整流器、涡轮、温度传感器、磁开关传感器、压力传感器等重要功能零部件。

█ 当流体流入流量计时经一体化两级整流器时,被整流加速,再作用于与流向成一定角度的涡轮叶片。在流体的作用下,由于涡轮叶片与流体流向成一定角度,此时涡轮产生转动力矩,在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡时,转速恒定,涡轮转动角速度与流量成线性关系。利用电磁感应原理,通过旋转的涡轮驱动信号发生器顶端导磁体周期性地改变磁阻,使磁场也发生相应变化,从而感应出与流体体积流量成正比的脉冲信号。该信号经前置放大器放大,整形后与压力传感器、温度传感器检测到的压力、温度信号同时输入到流星积算仪进行计算,并转化为流量值,直接显示标准瞬时体积流量和体积总量。

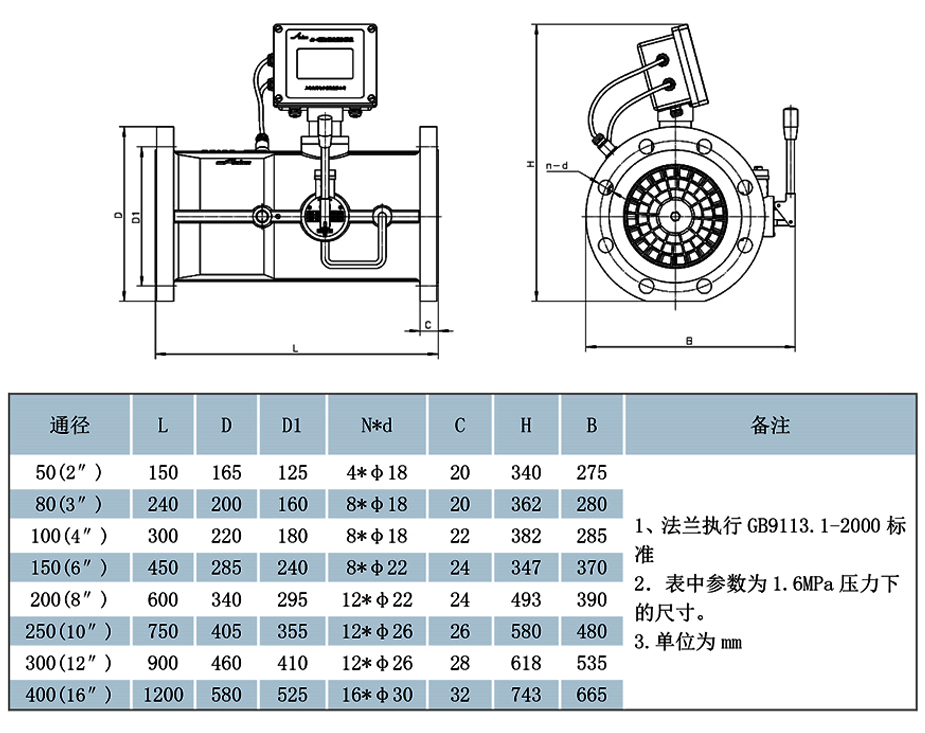

外形尺寸:
