技术参数：

-名称：气体罗茨流量计                   -型号：SRG-100

-连接口径：DN80                          -最大压损：140Pa

-流量范围：2-100m³/h                  -精确度：1.5级

-环境温度：-30~+60℃                  -介质温度：-20~+80℃

-公称压力：0.7/1.6MPa                 -防护等级：IP65

-防爆标志：ExiaⅡCT4 Ga              -合格证号：GYB17.1068X

产品特点：

█ 集高精度温度、压力、流量传感器和智能体积修正于一体，可检测被测气体的温度、压力和流量，并进行流量自动跟踪补偿和压缩因子修正运算。

█ 采用先进的微机技术与高性能的集成芯片，整机功能强大，性能优越.

█ 电路采用表面安装工艺，结构紧凑、抗干扰能力强、可靠性高。

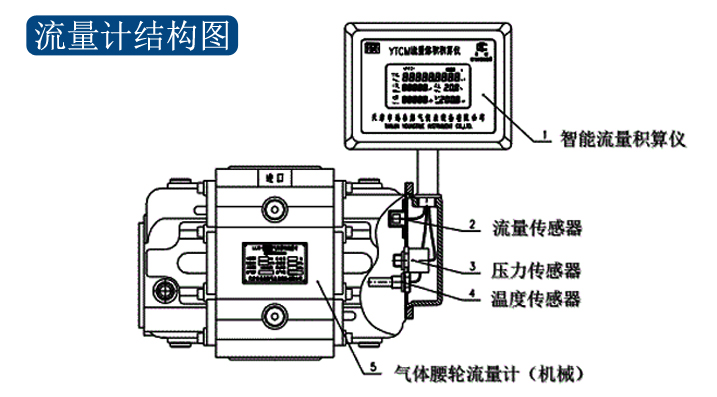

█ 压力传感器、温度传感器、流量传感器全部内置，使结构更加紧凑。

█ 采用先进的微功耗高新技术，整机功耗低，即能凭内置电池长期供电运行，又可由外电源供电运行。

█ 按流量频率信号，可将仪表系数分六段自动进行线性修正，从而提高了仪表的使用精度.

█ 具有故障自诊断和报警功能，可靠度高，采用LCD 显示，清晰直观，读数方便。

█ 流量计带有脉冲信号输出，也可根据用户需要输出4~一20mA标准模拟信号。

█ 仪表自带实时数据库，通过RS-485通讯接口和本厂的专用MODEM 配套，可组成电话抄表网络，便于数据的集中采集和实时管理。

█ 采用先进的微功耗技术，整机功耗低，使用内置电池可运行五年以上。

█ 就地显示流量值，并带多种信号输出功能可满足不同现场及系统的需求。

█ 采用E2PROM 数据存储芯片，保存用户参数、厂家参数及一定的历史记录。

█ 采用高对比度的三行液晶显示器，可显示日期、标准累积流量、标准瞬时流量、介质温度、压力值和电池电压。

█ 具有实时数据存储功能，可防止更换电池或突然掉电时数据丢失，在停电状态下，内部参数可永久性保存。

安装环境条件：

█ 用户安装使用前，应详细阅读此说明，以保证流量计正确安装，合理使用，以免影响正常运行和计量精度。

█ 选用流量计前应根据所计量气体的压力、流量、温度及工艺流程所要求的进出口方位，正确选用适当的型号、规格（计算方法见“流量换算”)。

█ 安装流量计前应将进出口封装物去掉，必须防止颗粒状杂质掉入计量室内，如计量室表面涂有防锈油，可用汽油或煤油冲洗干净，并严格清除管道内杂质。流量计上游应安装过滤器或过滤网，以防止锈渣、焊渣及其它杂质进入计量室。

█ 流量计安装时，无论进出口为垂直或水平位置，都应尽量保持转子轴线水平。

█ 当气体压力波动范围较大时，为保证计量精度，流量计上游应安装调压器。

█ 为防止新安装管道中的锈渣、焊渣及其它杂质进入流量计内，用户应先将过渡管安装在流量计的安装位置上，通气一段时间，确保无大颗粒杂质后，再换上流量计。安装流量计时，应确保流量计中心与管线中心对齐，无错位、并使流量计不受外力影响（包括轴向与切向)。如管道配焊，应安过度管，不可直接与流量计焊接。

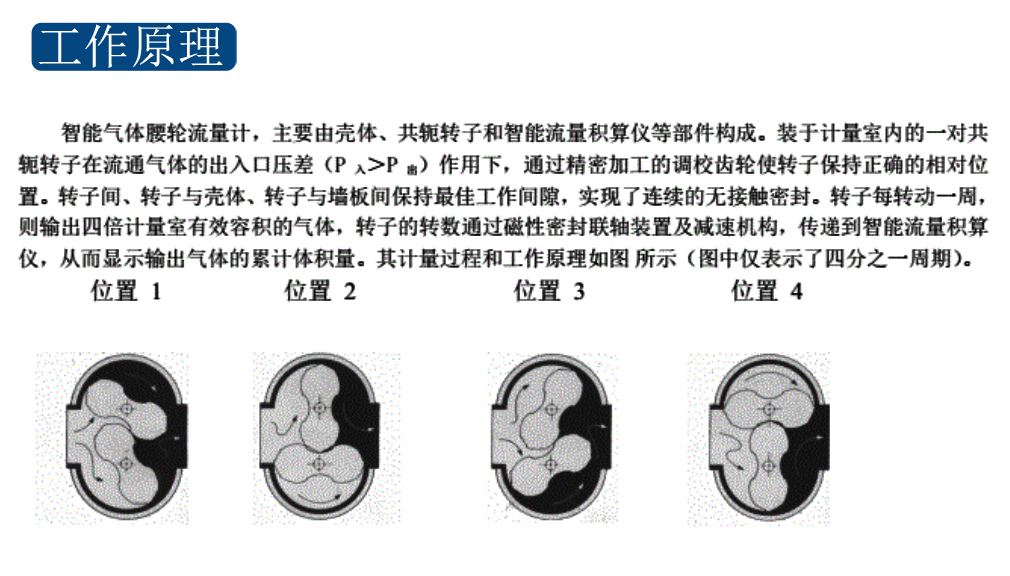

工作原理：

智能气体腰轮流量计，主要由壳体、共辄转子和智能流量积算仪等部件构成。装于计量室内的一对共锐转子在流通气体的出入口压差(P x>Pg）作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持最佳工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体，转子的转数通过磁性密封联轴装置及减速机构，传递到智能流量积算仪，从而显示输出气体的累计体积量。其计量过程和工作原理如图所示（图中仅表示了四分之一周期)。

注意事项：

█ 用户不能随意更换电池型号。

█ 用户在做管道密闭实验前,应仔细查看产品标牌注明的公称压力值,实验压力不允许超过公称压力值，否则会损坏压力传感器，导致积算仪不能正常工作。

█ 本产品为本质安全型防爆产品，维修和更换电池必须在安全场所进行。

█ 积算仪中的定标脉冲输出，必须经过本安型IC卡读卡器来读取，非本安型设备不能接入。

█ 接入信号必须符合GB3836.4-2000爆炸性环境用电气设备第4部分本质安全型“i”。

     智能气体腰轮流量计，主要由壳体、共轭转子和智能流量积算仪等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差(P入>P g)作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持最佳工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体，转子的转数通过磁性密封联轴装置及减速机构，传递到智能流量积算仪，从而显示输出气体的累计体积量。其计量过程和工作原理如图所示（图中仅表示了四分之一周期)。
