技术参数：

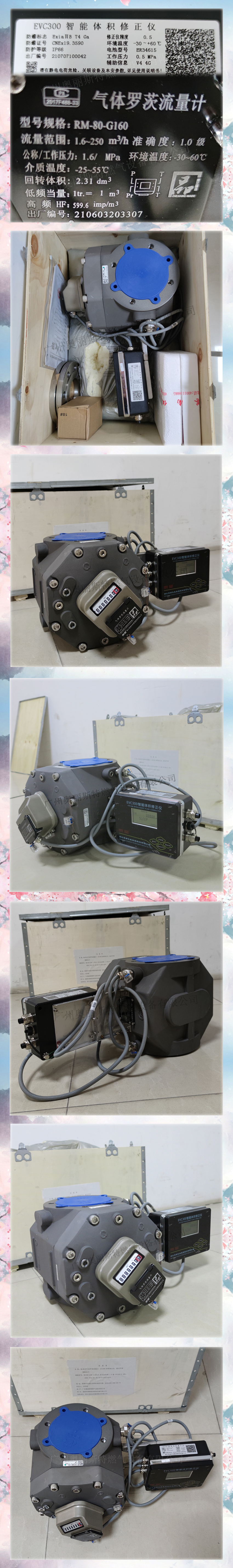

-名称：气体罗茨流量计             -型号：RM-80-G160

-连接口径：DN80                    -公称/工作压力：1.6MPa

-回转体积：2.31dm³                -精确度：1.0级

-环境温度：-30~+60℃           -介质温度：-25~+55℃

-防爆标志：ExiaⅡBT4 Ga        -防护等级：IP66

产品特点：

█ 流量计表体结构、方形腰轮、支撑前板、旋转主轴和轴承的坚固耐久设计，具有良好的机械刚度;

█ 典型方形结构的对称腰轮设计，减少仪表泄漏量，扩大流量范围度;

█ 流量计旋转主轴的支撑轴承被安装在同步齿轮的外部，可实现在线维修，不必从管线上卸下流量计;

█ 采用单端同步传动，缩短表体相对长度尺寸，节省安装空间，便于用户使用和维护;

█ 独立模块结构的机械计数器具有良好的通用性和互换性，减少用户配件库存;

█ 高刚度的结构设计和高强度的表面硬度处理，使仪表正常运行寿命长达16年;

█ 流量范围度宽(可达160:1)，计量精度高，始动流量低，压损小;

█ 配置RS-485通讯接口和专用信号集中器配套，可通过GPRS/CDMA、Internet组成远程数据采集及监控系统，便于数据的集中采集和实时管理;

█ 采用触摸感应按键，替代传统机械式轻触开关，延长按键使用寿命，并实现操作面板完整性，对防水、防尘、密封隔离更有利;

█ 内嵌防雷击、防浪涌、脉冲群抑制等保护电路，外输接口均实现电气隔离设计，抗干扰强可靠性好;

█ 内嵌无线通信模块，多种工作模式可配置选择，GPRS模块可由内置电池供电工作实现有限次数的数据传输，使用方便;温度、压力可根据实际情况设置为采集和不采集两种模式，温度、压力采集的时间间隔可设置，在不采集模式下，可取机内温压设置值;

█ 在温度、压力出现故障情况下，使用替代温度值、替代压力值进行计算，避免累积量 大范围偏差现象，并且可以查看故障情况下的错误标况累积量和错误工况累积量;

█ 采用高精度数字温度传感器和数字压力传感器，且数字压力传感器自带温度校正功能，压力检测精度高，长期稳定性好，温漂小;

█ 具有实时检测现场恶意的强磁干扰操作，并存储事件和时间;

█ 具有实时检测修正仪开盖及闭合状态，且有参数修改操作状态，并存储事件和时间;

█ 具有数据防篡改功能,并自动记录关键数据修改;

█ 具有实时数据存储功能，可防止更换电池或突然停电时数据丢失，在停电状态下，内部参数可永久性保存;

█ 仪表具有防爆功能，防爆标志为ExiallCT4 Ga，可工作在危险区域0区、1区和2区;

█ 流量计外壳防护等级为IP66。

结构与工作原理：

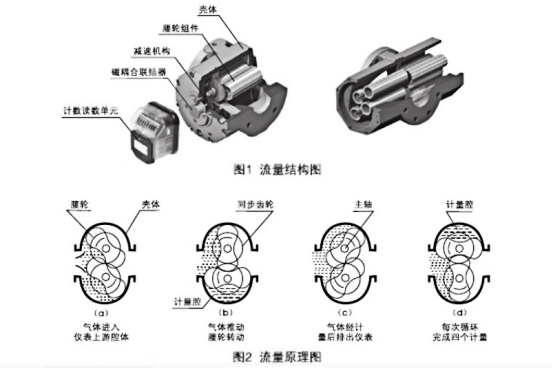

气体罗茨流量计由罗茨流量传感器和计数读数单元(体积修正仪)组成(见图1)，属于容积式计量仪表，是通过两个旋转腰轮和壳体构成体积固定的计量室，实现对气体的精度测量(见图2)。在每个旋转周期，气体的体积为通过计量室内四次被移动的固定单元体积之和，腰轮转速与流经流量计的气体体积成正比，腰轮的转动通过一个特别设计的减速机构和磁耦合联结器(或输出流量脉冲信号)，从而累积流经计量腔的体积量实现计量的目的.
