技术参数：

-名称：气体涡轮流量计                 -型号：LWQ-100Z-G400+EVC300

-连接口径：DN100                         -公称/工作压力：1.6/0.5MPa

-附加功能：Ⅰ2                             -精确度：1.5级

-环境温度：-30~+60℃                 -介质温度：-25~+55℃

-流量范围：32-650m³/h

-防爆标志：ExiaⅡCT4 Ga             -防爆证号：CNEx15.2384X

产品特点：

准确度高，重复性好，范围度宽，可达20:1(高压时范围度会适当拓宽);采用一体化两级整流器，前后直管段要求更低(前≥2DN，后≥1DN);选用欧洲进口仪表专用精密轴承，仪表灵敏度高，始动流量小;

独立可卸的计量机芯设计，兼具反推结构和独特的密封结构，不仅确保轴承长期运转的可靠性，同时方便仪表维修更换与流量升级;

采用高性能微处理器和现代数字滤波技术，软件功能强大，性能优越;采用浮点运算和五段仪表系数自动修正，并具有故障自诊断和报警功能;

内嵌防雷击、防浪涌、脉冲群抑制等保护电路，外输接口均实现电气隔离设计，抗干扰强可靠性好;

可内嵌无线通信模块，多种工作模式可配置选择，可兼容使用Cat.1/4G/NB-loT等模块，模块可由内置电池供电工作实现有限次数的数据传输，使用方便;

温度、压力可根据实际情况设置为采集和不采集两种模式，温度、压力采集的时间间隔可设置，在不采集模式下，可取机内温压设置值;

采用高精度数字温度传感器和数字压力传感器，数字压力传感器自带温度校正功能，压力检测准确度高，温漂小，长期稳定性好;

可兼容单路或双路低频信号采集;

在温度、压力出现故障情况下，可启用替代温度值、替代压力值进行计算，避免累积量大范围偏差现象，替代值可以是固定设置值或近三个月平均值;

采用RS-485接口与各类采集仪PLC、RTU等配套，方便组成远程数据采集及监控系统，实现数据的集中采集和管理;具有实时检测现场恶意的强磁干扰及仪表恶意拆卸等操作，并存储事件和时间;

具有实时检测修正仪开盖及闭合状态，且可记录参数修改操作，并存储事件和时间;

具有实时数据存储功能，可防止更换电池或突然掉电时数据丢失，在停电状态下，内部参数可永久性保存;具有数据防篡改功能，并自动记录关键数据修改;

仪表具有防爆功能:防爆标志本安型为Exia ll CT4 Ga，可工作在危险区0区、1区和2区，具有无线通信功能时，防爆标志为Exib ll BT4 Gb，可工作在危险区1区和2区，防护等级为IP66;防爆标志隔爆型为Exd l BT4 Gb，工作在1区和2区，防护等级为IP65.

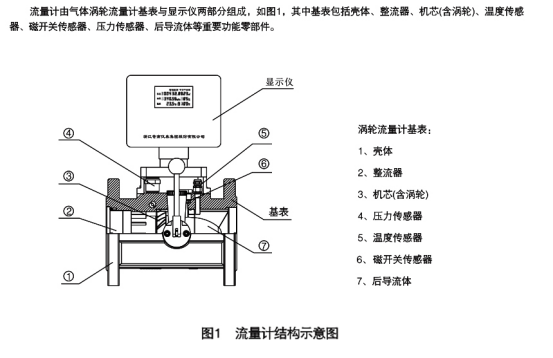

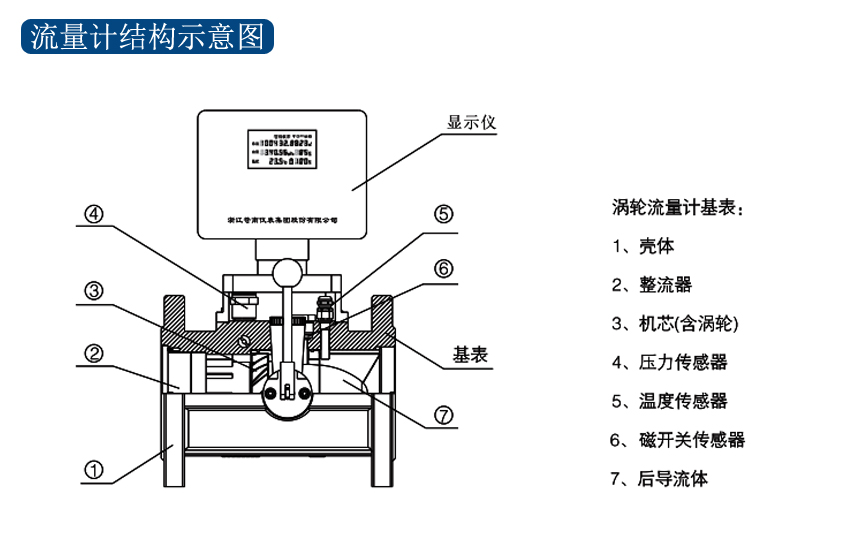

工作原理：

当流体流入流量计，经一体化两级整流器时，被整流和加速，再作用于与流向成一定角度的涡轮叶片。在克服摩擦力矩和流体阻力矩后，涡轮开始旋转，当旋转达到稳定状态，在一定的流量范围内，涡轮的转速与流体体积流量成正比。流量计通过内部的机械转动或磁感应传感的方式将涡轮的转动参数输送到显示仪，并转化为流量值。
