技术参数：

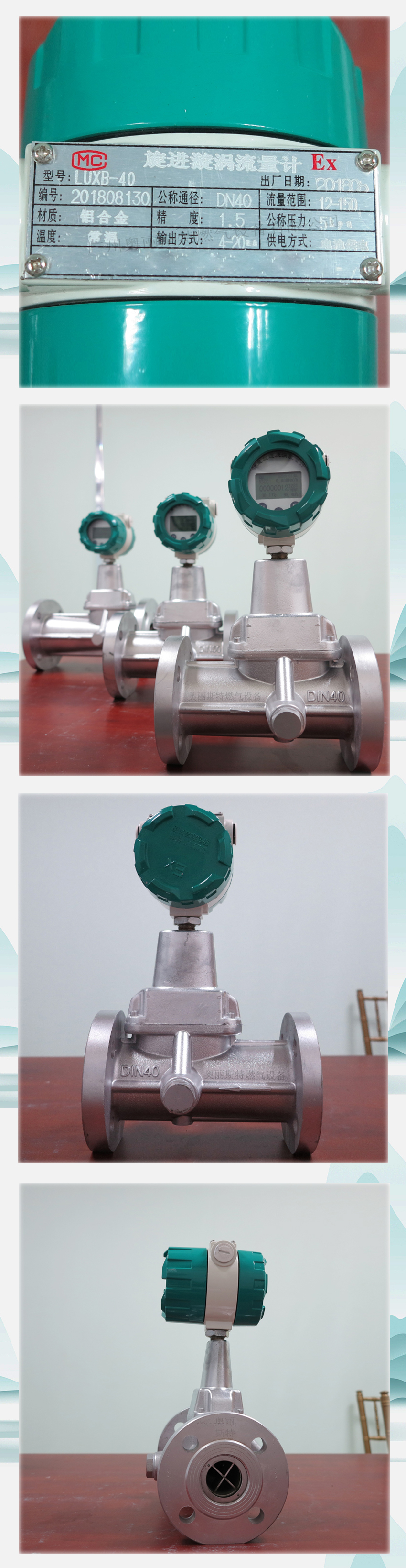

-名称：旋进漩涡流量计

-连接口径：DN40

-公称压力：5kpa

-材质：铝合金

-精度：1.5

-温度：常温

-流量范围：12-150Nm³/h

-供电方式：电池供电

-输出方式：4-20ma

产品特点：

1、内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。

2、就地显示温度、压力、瞬时流量和累积流量。

3、采用信号处理放大器和的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有稳定性。

4、时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失。

5、整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。

6、防盗功能可靠，具有密码保护,防止参数改动。

7、表头可180度随意旋转，安装方便。

注意事项

1.现场安装、维护必须遵守“有爆炸性气体时勿开盖”的警告语，并在开盖前关 掉外电源。

2.管道安装完毕进行密封性试压时，应注意旋进旋涡流量计压力传感器所能承受的非常高压 力，以免损坏压力传感器。

3.投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而损坏仪表 和管路。

4.当流量计需要有信号远传时，应严格按三、4“电气性能指标”要求接入外电源 24VDC，严禁在信号输入口直接接入220VAC或380VAC电源。

5.用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头；

6.流量计运行时，不允许打开前盖改动仪表参数，否则影响旋进旋涡流量计的正常工作；

7.不得随意松开流量计固定部分。

8.产品在室外使用时，建议加配防水罩。

安装：

　　安装流量计之前应先清除管道中的焊渣等杂物。

　　投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而冲坏起旋器。

　　流量计运行时，不允许随意打开后盖改动仪表参数，否则影响流量计的正常工作；

　　流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。

　　对于新安装或检修后的管道务必进行清扫，去除管道中的杂物后方能安装流量计。

　　流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所；

　　流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合；

　　流量计可任意角度安装，流体的流向应与流量计上标识的流向。
