各种99型结构的规格和额定值在下面的”规格”一节列出。给定调节器的一些规格最初来自工厂，印在位于先导和执行机构弹簧盒的铭牌上。可以在先导上安装额外的铭牌，以指示带O形圈阀杆密封件的调节器。应检查这些调节器及其安装是否符合适用法规。

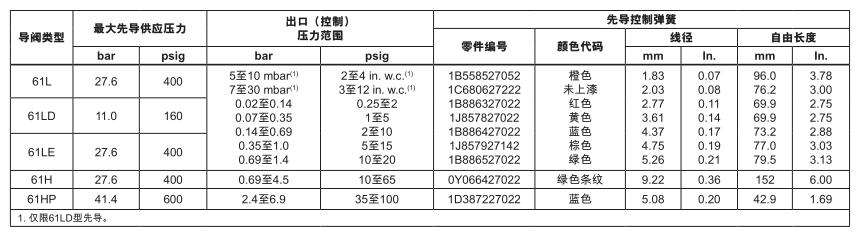

可用结构

99L型 - 99型，带61L型先导，压力范围为5 mbar至1.4 bar / 2 in. wc至20 psig

99LD型 - 99型，带61LD型先导，其比例带比标准61L型先导更窄

99LE型 - 99型，带61LE型先导，其比例带比标准61L型先导更宽

99H型 - 99 型，带61H型先导，压力范围为0.69至4.5 bar / 10至65 psig

99HP型 - 99型，带61HP型先导，压力范围为2.4至6.9 bar / 35至100 psig

阀体尺寸和端部连接样式

DN 50 / NPS 2阀体，带NPT、CL125 FF、CL150RF、CL250 RF和CL300 RF端部连接

最大允许入口压力(1)

11.0 bar / 160 psig：61LD型先导

27.6 bar / 400 psig：61L、61LE或61H型先导

69.0 bar / 1000 psig：61HP型先导，连同1301F型先导供应调节器和H110型安全阀

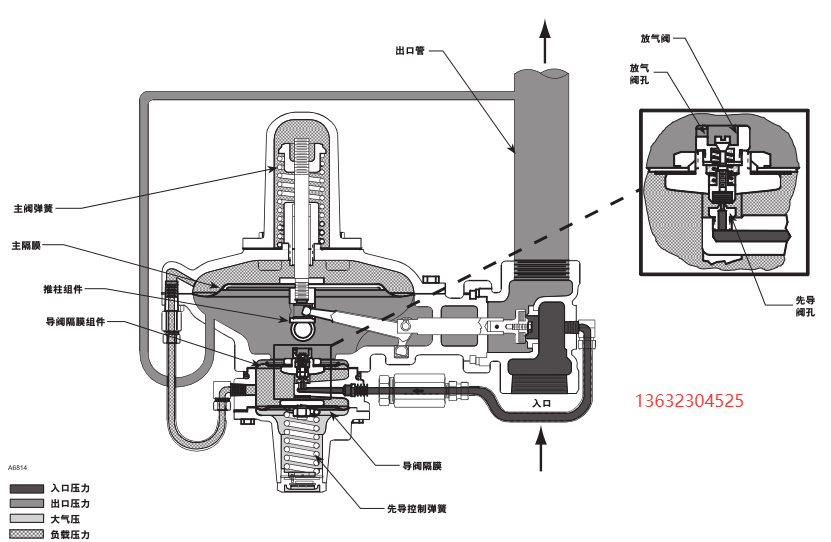

工作原理

99型调节器操作的关键是带阀轭的双隔膜先导。压力平衡先导的放大效应和双路径控制系统使快速响应和准确性成为可能。先导的作用是感知受控压力的变，并将其放大为负载压力的较大变化。出口压力的任何变化都会迅速作用于执行机构隔膜和负载先导，从而提供精确的压力控制，这是双路径系统的特征。典型的先导增益约为20，这意味着出口压力只需下降直接作用式调节器的1/20就可以在主隔膜上获得相同的压差。先导式调节器的优点是高精度和高容量。上游或入口压力用作工作介质，通过先导操作降低压力以加载主隔膜室。管道通过过滤器组件将入口压力连接到先导。下游或出口压力通过下游控制线记录在主隔膜下方。

在操作中，假设出口压力小于先导控制弹簧的设置。导阀隔膜组件的顶部压力将低于弹簧的设置。弹簧向上推动隔膜头部组件，打开继电器或入口阀孔。额外的负载压力被提供给先导阀体和主隔膜的顶部。这会在主隔膜的顶部产生比底部更高的压力，从而向下推动隔膜。这种运动通过杠杆传递，杠杆将阀盘拉开，使更多气体流过阀门。当下游系统的气体需求得到满足时，出口压力增加。增加的压力通过下游控制线传输，并作用在导阀隔膜头部组件的顶部。该压力超过先导弹簧设置并向下退推动头部组件，从而关闭阀孔。作用在主隔膜上的负载压力通过先导放气阀和放气孔之间的小槽排放到下游系统。
